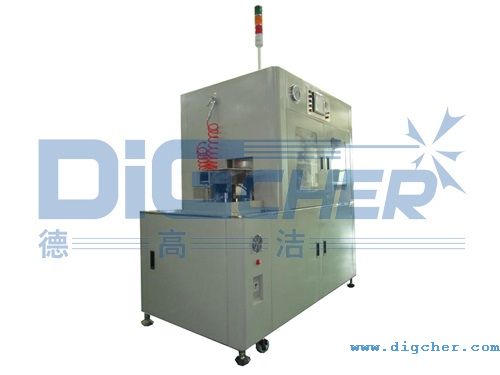

高壓水射流去溢料機是近年來業內最流行的去溢料設備，它是利用高壓水+噴砂雙重作用去除聚酯類毛刺溢料，具有去溢料面光潔，效率高、效果好等特點。并且該工藝易實現自動化，為產品推廣提供了廣闊的空間。之前我們介紹了《高壓水射流去溢料機PLC自動化控制系統軟硬件設計介紹》，下面主要介紹高壓水射流去溢料機PLC系統工作流程。









1、先打開氣閥和自來水閥；



2、檢查上料計數以及下料計數處有無遮擋物；



3、清除上料系統中的雜物；



4、檢查高壓水射流區噴嘴是否堵塞。





1、依次合上總電源、變頻器、開關電源、PLC電源和加熱器電源開關；



2、面板按鈕操作和觸摸屏的操作。





1、自動操作模式



油泵按鈕閃爍時按下開關，油泵啟動，這時油泵按鈕停止閃爍，表示油泵系統運行正常，接下來按下不斷閃爍的系統按鈕，系統主傳動及風干系統正常運行，按照實際工作狀況，調節電位器控制運行速度使設備處于自動運行中。



運行中如出現故障報警，復位按鈕則不停閃爍，待故障排除后再按下復位按鈕，設備則繼續運轉。如出現突發情況，需按下急停按鈕；



2、手動操作模式



當系統通電啟動后，觸摸屏首先出現起始界面。在該界面上，按中間標志的任一部位即可進入手動操作模式界面。在手動操作模式界面中，每個按鈕均有相應的子界面。按下功能測試可進入下一個界面對油泵和風干系統進行單獨控制。按下帶輪系統可進入下一個界面對傳動過程中的三個電機分別進行控制。按下下料系統可進入下一個界面對下料、推料氣缸進行測試。按下回前頁按鈕即可進入起始界面。



實際應用證明，北京德高潔清潔設備有限公司研發的高壓水射流去溢料機PLC系統具有可靠性高、抗干擾能力強、易于操作等特點，各項指標均能達到高壓水射流去溢料生產的實際需要。
