如何實現高壓清洗機鑄件清砂自動化
時間：2012-06-06 來源： http://www.szycgmy.cn
高壓清洗機是一種新型的高壓清洗設備，它的原理是利用高壓泵將動力源的機械能轉換為壓力能，具有高強度壓力的水通過高壓噴嘴的小孔，再將壓力能轉換為動能，從而形成高速的微細水射流，利用高壓水射流的強大沖擊力沖擊被清洗物體，把污垢剝離、清除，從而達到清洗的目的。高壓水射流是一種高度集中的非淹沒射流，由噴嘴噴射出的水流可分為原始段和基本段兩部分。原始段水流中間密實呈錐形，這部分水流為等速核，保持射流速度不變。由等速核尖端到滲氣邊界層消失的一段水流為基本段。清砂主要是利用基本段。高壓清洗機清砂主要是靠高壓水射流的沖刷、楔劈及切割作用來實現的。當砂型(芯)強度較低時，噴射的水流依靠其沖擊力，大面積地將型砂破碎削落；當砂型(芯)強度較高時，射流像一把利斧將砂型(芯)劈開。
使用高壓清洗機對鑄件清砂效率很高，并且具有對鑄件表面無磨損、環保無污染、工作簡易便捷等特點，可對不同鑄件選擇不同的高壓噴嘴進行有針對性的清砂。那么如何實現高壓清洗機鑄件清砂自動化作業呢？
高壓清洗機鑄件清砂自動化系統的結構特點

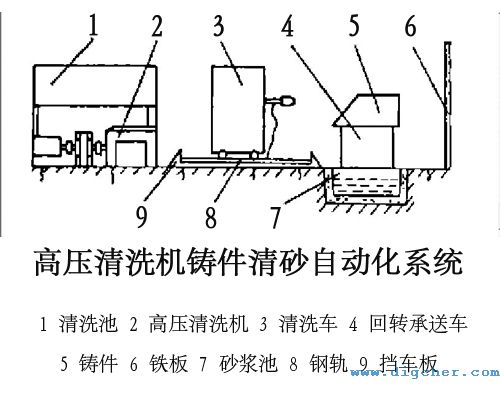

1、自動化鑄件清砂系統主要由高壓清洗機、清洗車、高壓噴槍及回轉承送車等組成。
它的工作流程是，高壓清洗機抽取清水池中的水，經過加壓后輸送到清洗車上的高壓噴槍，噴槍噴出的高壓水射流射向置于回轉承送車上的鑄件，將型砂或芯砂沖刷或切割掉，沙粒與水流一起流向砂漿池。在清砂過程中，清洗車沿軌道前后移動，高壓噴槍邊清洗邊上下移動，回轉承送車沿軌道橫向移動和自由旋轉，從而實現對鑄件全方位的清洗。
2、自動化鑄件清砂系統中高壓清洗機采用往復式柱塞泵。根據清砂動力學的計算，水壓為160-200bar、流量為15-20m³/h，可滿足清砂的需要。所以最終選擇DU 200/20EM高壓清洗機。
3、高壓噴槍的噴嘴直徑可以由公式 算出，由于高壓水射流的沖刷和劈切作用的協調，所以實際選擇使用的噴嘴尺寸小于計算尺寸。
4、高壓噴嘴主要有以下兩種結構

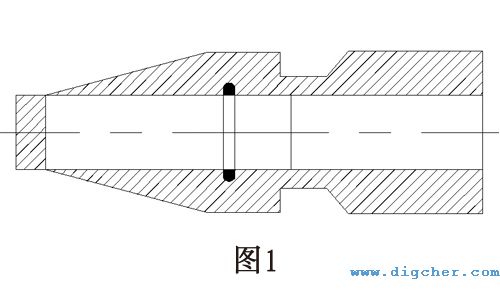

圖1所示的高壓噴嘴主要用于清理外形。

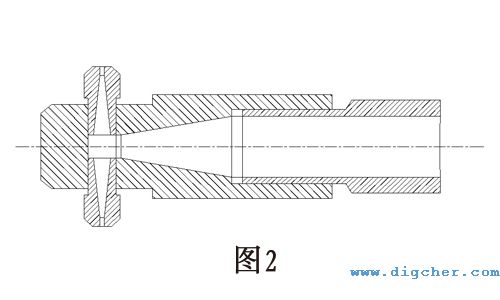

圖2所示的高壓噴嘴主要用于清理復雜內壁。
試驗表明，應用高壓清洗機的自動化清紗系統適用于清理大中型特別是結構復雜的鑄件，并且此設備具有操作簡單，生產效率高等特點。大大提高了企業的工作效率和經濟效益。
